Возможности оружия во многом определяются патроном. Оценить некоторые направления проводимых исследований можно на примере образцов, представленных в 1989 году на американский конкурс ACR — «перспективная боевая винтовка».
Тогда компания «Кольт» (США) предложила 5,56-мм патрон «дуплекс», разработанный совместно с фирмой «Олин», — в стандартной гильзе одна за другой располагались две пули. Это была далеко не первая попытка разработчиков. Еще в 1964 году американцы приняли на вооружение двухпульный 7,62-мм патрон М198. В других странах также испытывались схемы с несколькими пулями, в том числе с тремя–пятью и даже с девятью. Ожидалось, что это не просто увеличит скорострельность, но и позволит выпустить очередь за один выстрел — до того, как ствол оружия изменит свое положение. На деле, однако, сравнительно легкие пули давали и худшую кучность, и недостаточное поражающее действие (в СССР двухпульные 12,7-мм патроны применяли только для пулеметов на вертолетах).
Винтовка компании AAI (США) была снаряжена 5,56-мм патроном со стреловидной подкалиберной пулей в стандартной гильзе, причем «стрела» массой 0,66 г разгонялась до скорости 1 402 м/с.
Стреловидные оперенные пули привлекали конструкторов давно, а успех таких артиллерийских снарядов с отделяемым поддоном лишь усиливал этот интерес. Испытывая малое сопротивление воздуха, стреловидная пуля имеет настильную (пологую) траекторию и долетает до цели значительно быстрее обычной пули. Высокая скорость позволяет ей уверенно пробивать бронежилеты и наносить тяжелые повреждения.
Не прекращаются пока и попытки перехода к пластмассовым гильзам в боевых патронах. Внедрению пластика мешает огромное давление пороховых газов в канале ствола боевого нарезного оружия.
Но почему бы вовсе не отказаться от гильзы? Полтора века назад именно введение унитарного патрона с металлической гильзой стало основой для развития стрелкового оружия. Но металлическая гильза заметно увеличивает массу и стоимость патрона, требует наличия в оружии механизма экстракции (извлечения и удаления) стреляной гильзы. Согласно статистике, именно с извлечением гильзы связано большинство задержек и отказов, возникающих при стрельбе. Необходимые для ее удаления вырезы повышают вероятность засорения механизмов. Неудивительно, что уже более 40 лет идут работы над безгильзовыми патронами, в которых пуля располагается в прессованной пороховой шашке или, наоборот, порох размещается внутри пули. Работы над безгильзовыми патронами велись в Австрии, Бельгии, ФРГ, США, СССР (еще в 1965 году С.Г. Симонов разработал автомат АО-31 для испытаний такого 7,62-мм патрона), но без видимого успеха.

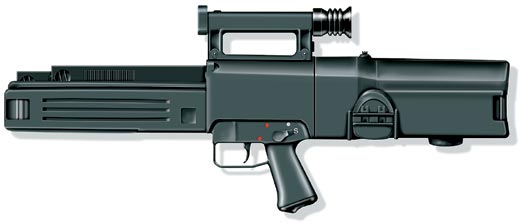

Дальше всех продвинулась в этом вопросе германская фирма «Хеклер унд Кох», создавшая вместе с «Динамит-Нобель» новый комплекс «патрон-оружие», получивший обозначение G11. После долгих доработок патрон принял вид восьмигранной пороховой шашки, покрытой сгорающим лаком, в которую утоплена пуля и вложен капсюль. Надо сказать, немцы постарались по максимуму использовать преимущества безгильзового патрона. Механизмы винтовки защищены пластиковым корпусом с небольшим количеством вырезов и отверстий. В ней используется компактный магазин на 50 патронов. Помимо этого, применена оригинальная автоматика с «лафетной» установкой основных механизмов. При стрельбе фиксированными очередями винтовка успевает сделать три выстрела (с темпом до 2 000 выстр./мин) прежде, чем подвижный механизм, скользя внутри корпуса, дойдет до крайней задней точки и нанесет удар в плечо стрелка. Вместе с «линейной» отдачей (приклад расположен на линии оси канала ствола) «лафетная» конструкция заметно повысила меткость стрельбы. Разрабатывая и испытывая подобные модели, конструкторы долго боролись со склонностью безгильзового патрона самовоспламеняться при попадании в нагретый стрельбой патронник. На «гражданском» рынке такие боеприпасы имеют крайне ограниченное применение и используются только в однозарядных образцах из-за опасности самопроизвольного выстрела. За четверть века работы над проектом неоднократно заявлялось, что G11 вот-вот поступит на вооружение. В начале 1990-х годов она дошла до войсковых испытаний в бундесвере, один из ее вариантов испытывался по программе ACR. Но программа ACR, как известно, окончилась ничем, да и германский бундесвер этой винтовки не получил — прежде всего изза высокой стоимости и сложности в эксплуатации.
Любопытную разработку (кстати, тоже начатую еще в 1960-х) предлагала для ACR и американская корпорация «МакДоннел Дуглас» — «беззатворное» оружие. Казенную часть ствола при выстреле должна была запирать гильза патрона в форме плоской пластмассовой коробки, по оси которой располагались три обычные или стреловидные пули, а по бокам от них — пороховой заряд. Дальше опытов дело не пошло.
В конце 1970-х годов Главное ракетно-артиллерийское управление выдвинуло требование повысить эффективность стрельбы из автомата в 1,5—2 раза по сравнению с АК-74. В августе 1981 года утвердили опытно-конструкторскую работу по теме «Абакан» (то есть «Абакан» — не имя конкретного образца, а шифр темы). Оружие разрабатывалось под штатный 5,45-мм автоматный патрон и было совместимо со старыми магазинами, подствольными гранатометами, штык-ножами, приспособлениями для стрельбы из БМП и из вертолета. Всего было представлено двенадцать проектов, разработанных десятью конструкторскими коллективами из Тулы, Ижевска, Коврова, Климовска. В 1984 году девять опытных образцов прошли испытания. При таком разнообразии конструкций использовалось всего три схемы автоматики: «классическая» с газовым двигателем, «сбалансированная» и «со смещенным импульсом отдачи». Причем выбор схемы не определялся принадлежностью к той или иной «фирме». Тульское ЦКИБ СОО, например, привезло автоматы и с «классической», и со «сбалансированной» схемами, а «Ижмаш» представил образцы во всех трех группах. Вперед вышли автоматы туляка И.Я. Стечкина и ижевца Г.Н. Никонова — оба «со смещенным импульсом». В 1991 году автомат АСМ Никонова прошел войсковые испытания в Таманской дивизии. По кучности стрельбы очередями он превышал АК-74 в 4—13 раз. Главное — улучшилась кучность стрельбы из неустойчивых положений (стоя и «от бедра»). У автоматов Калашникова именно она вызывает нарекания. В среднем эффективность стрельбы увеличивалась в 1,6 раза. И в 1996 году на вооружение приняли 5,45-мм автомат Никонова (АН-94).

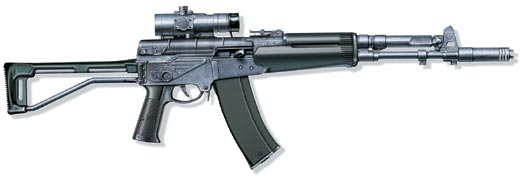

В АН-94 новая схема автоматики впервые воплотилась в серийном оружии. Она теоретически была проработана инженером ЦНИИточмаш П.А. Ткачевым еще в 1970-х, то есть накануне конкурса «Абакан» и почти одновременно со схожей «лафетной» схемой германской G11. Под «смещением импульса отдачи» понимается некоторая задержка во времени между выстрелом и ударом оружия в плечо стрелка. Оружие как бы разделено на две части, и «стреляющий агрегат» может перемещаться по направляющей внутри кожуха (лафета). Автомат успевает сделать два выстрела со сверхвысоким темпом 1 800 выстр./мин., прежде чем агрегат придет в крайнее заднее положение. Стрелок воспринимает импульс отдачи в конце очереди, и две пули успевают покинуть ствол, еще не сместившийся от линии бросания. Из-за этого схему называют еще «схемой с накоплением импульса отдачи». «Накопленный» удвоенный импульс смягчается амортизатором. Кроме очередей по два выстрела возможны как стрельба одиночными выстрелами, так и непрерывный огонь с нормальным темпом 600 выстр./мин. Но и в этом случае смещение агрегата и амортизатор смягчают действие отдачи.
«Смещенный импульс», амортизатор, фиксированные очереди, удлиненная прицельная линия, замена прорези прицела диоптром, комплексное дульное устройство — все это способствует повышению меткости стрельбы. Той же цели служит крепление для оптического, коллиматорного и ночного прицелов.
Поскольку параллельно шли работы по совершенствованию 5,45-мм патрона, можно говорить об обновлении всего комплекса «патрон—оружие». В проекте нового автомата предполагался и магазин удвоенной емкости — 60 патронов, но от него отказались.
На этом фоне сохраняют хорошие шансы на будущее другие новые схемы. Впрочем, новые они, скорее, по времени реализации. Так, схема «сбалансированной автоматики» исследовалась в ЦНИИточмаш под руководством В.М. Сабельникова еще в конце 1960-х и была опробована на ряде опытных образцов. Сейчас она представлена широко рекламируемыми автоматами АЕК-971, -972 и -973, созданными на Ковровском механическом заводе под руководством С.И. Кокшарова, и ижевскими АК-107 и АК-108 разработки Ю.К. Александрова и В.Н. Паранина (ранее несколько автоматов «сбалансированной» схемы на «Ижмаше» разработали Ю.К. Александров и В.М. Калашников).
Как известно, главные причины потери точности стрельбы в автоматическом оружии — изменения направления ствола после каждого выстрела из-за действия отдачи и ряда ударов, воспринимаемых оружием и стрелком. Это удары подвижных частей автоматики при откате и накате, удар газов в газовую камеру. При сбалансированной схеме подвижные детали составляют две равные по весу противоположно движущиеся массы — затворную раму и балансир, связанные через зубчатые рейки и шестерню. Поршни рамы и балансира, входящие в газовую камеру сзади и спереди, под давлением пороховых газов начинают одновременно двигаться в противоположных направлениях с равными скоростями. В результате их импульсы движения компенсируют друг друга, стрелок воспринимает только импульс выстрела, и смещение автомата оказывается меньше.
Много лет пробивает себе путь к солдату и оригинальная схема с полусвободным затвором, разработанная А.Ф. Барышевым для целого комплекса стрелкового оружия — от 5,45-мм автомата до 12,7-мм автоматической винтовки и 30мм ручного автоматического гранатомета. Движение деталей рассчитано в ней так, чтобы, обеспечив достаточно позднее отпирание канала ствола после выстрела, максимально снизить действие отдачи на оружие и стрелка.
На сегодняшний момент наиболее перспективным оружием считается автоматно-гранатометный комплекс, сочетающий «пулевой» ствол с гранатометом, стреляющим прежде всего осколочной гранатой. На этом направлении американцы решили достичь «превосходящей огневой мощи» за счет «безусловного технологического превосходства» (что обеспечило бы длительный перевес и в военных конфликтах, и на рынках оружия). «Двухкалиберным» оружием — сочетанием малокалиберного «пулевого» и крупнокалиберного «осколочного» стволов — они занимались еще в годы Вьетнамской войны по проекту SPIW (так и не давшему практического выхода). Теперь они решили соединить старую идею с цифровыми технологиями.

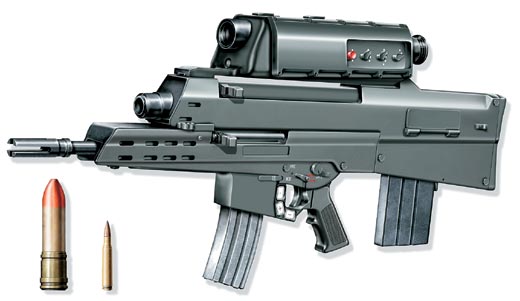

В отношении «пулевого» ствола («кинетического модуля») долго думать не стали, по сути — это штурмовой карабин под стандартный 5,56-мм патрон НАТО со штатными магазинами. Для самозарядного гранатомета («осколочного модуля») выбрали минимальный артиллерийский калибр 20 мм, а дабы повысить вероятность поражения, решили обеспечить подрыв снаряда вблизи цели. Обеспечивает это главная особенность осколочного выстрела — взрыватель ударного или программируемого дистанционного действия. Цифровой баллистический вычислитель выдает информацию для взрывателя и вводит ее в память пули с помощью индукционной катушки прямо в канале гранатного ствола. «Прицельный модуль» вычисляет время полета снаряда, обеспечивая точное определение дальности с помощью лазерного дальномера, имеет дневной и ночной прицельные каналы.
Разработка всех элементов подобного комплекса не под силу одной компании — создание оружия стало делом объединений. В проект ХМ29 OICW включились международные «команды». Первую возглавила AAI, а вошли в нее американские «Хьюз Эйркрафт», «Дайна Ист», «Олин» и германская «Динамит-Нобель». Вторую команду, возглавляемую американской «Эллиант Тексистемз», составили швейцарская «Контраверс», германские «Хеклер унд Кох» и та же «Динамит-Нобель».
Реализуемость такого оружия сегодня практически доказана, но сама программа далеко не безупречна. Надежность работы такого комплекса, миниатюризированного до размеров индивидуального оружия, в полевых условиях вызывает сомнения, а лазерный дальномер на индивидуальном оружии дает высокую вероятность ошибочных измерений. Да и управление оружием с целым рядом переключателей в стрессовых условиях далеко не каждому по силам. Проект OICW выглядит практичнее «бластеров» или «скорчеров», но, похоже, получается не намного дешевле их. Создается впечатление, что его многочисленные «технологии» имеют одну цель — выбить побольше денег из заказчика.
Программу OICW увязали с созданием группового оружия поддержки ХМ307 OCSW — для них даже поначалу выбрали единый 20-мм выстрел. Ведь превращение каждого бойца в мощную боевую единицу не снимает вопрос об оружии огневой поддержки. OCSW разрабатывают две группы американских и канадских фирм — первую возглавляет «Олин», вторую «Сако». Можно предположить соединение в новом оружии гранатомета и автоматической пушки с возможностью установки его на станок, автомобиль, БТР и легкий вертолет. Калибр OCSW все же увеличили до 25 мм и предусмотрели три типа выстрелов: осколочный с программируемым взрывателем, бронебойный и учебнотренировочный. В свою очередь под выстрел OCSW разработан вариант крупнокалиберной «снайперской винтовки» по программе OSW.
Равным образом параллельно с ХМ307 OCSW начали разработку более традиционного образца — 12,7-мм крупнокалиберного пулемета для замены М2НВ «браунинг».
Не стали далеко уходить от «классики» и конструкторы тульского КБ приборостроения в своем стрелково-гранатометном комплексе А-91М. Главное внимание тут уделили размерам, массе, быстроте наводки и открытия огня, возможности стрельбы с правого и левого плеча (для этого гильза выбрасывается не вбок, а вперед), с прикладкой или «от бедра». Отечественная дульнозарядная схема подствольного гранатомета позволила встроить его в цевье, тем самым обеспечив хорошую балансировку комплекса. Получилось компактное оружие ближнего боя.
Опыт использования G11 в ФРГ и АН-94 в России заставил ряд специалистов усомниться в необходимости усложнения оружия ради погони за кучностью. Войска по-прежнему предпочитают оружие компактное, простое и надежное.
Независимо от того, удадутся или нет амбициозные проекты вроде OICW или OCSW, цифровые технологии уже пришли в стрелковое оружие. Нелишенная остроумия конструкция испытывалась, например, в США в рамках программы «Лэнд Уоррирор» — EMD (комплексная программа разработки вооружения и экипировки для сухопутных войск). Двухканальный электронно-оптический прицел соединили кабелем с микромонитором на каске. Стрелок теперь видит изображение в прицеле при любом положении оружия. Очередной, теперь «высокотехнологичный», способ повысить эффективность стрельбы навскидку, позволить стрелять из-за укрытия или наблюдать за обстановкой, не подставляя под пули противника свою голову. Насколько полезны такие приспособления, покажет лишь боевой опыт.

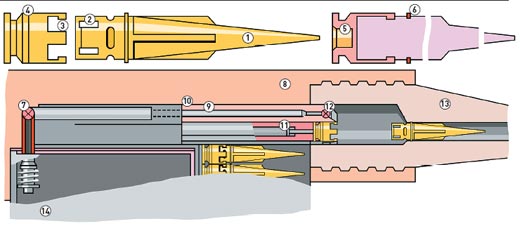

Вариант устройства автоматического оружия на основе жидкого метательного вещества: 1 – оперенная пуля, 2 – отверстие для пропуска к пуле ЖМВ, 3 – пружинящие захваты, 4 – держатель пули (служит для подачи и извлечения), 5 – капсюль, 6 – обтюратор пули, 7 – клапан, 8 – ствольная коробка, 9 – трубопровод для ЖМВ, 10 – затвор, 11 – ударник, 12 – обратный клапан подачи ЖМВ в запульное пространство, 13 ствол, 14 – магазин одноразового применения, снаряженный оперенными пулями с держателями и баллоном с ЖМВ |
Гладкоствольное оружие еще может появиться среди военного, но для этого, видимо, придется отказаться от родственности его боеприпасов с охотничьими.
Автоматика без подвижных деталей весьма привлекательна в силу сравнительно небольших размеров оружия, отсутствия механических ударов и возможности чрезвычайно высокого темпа стрельбы. Из последних разработок такого рода наиболее разрекламирована схема австралийского конструктора О`Дуайера. Пули и метательные пороховые заряды располагаются в заранее снаряжаемом стволе последовательно, заряды снабжены электрокапсюлями. Несколько таких стволов (от 6 до 15 «выстрелов» в каждом) с электронной системой инициирования позволяют в короткое время развить чрезвычайно высокую скорострельность, регулируемую в широких пределах. По сути, речь идет о совмещении и «автоматизации» давних идей многоствольных «органов» и многозарядных «эспинолей». Темп стрельбы ограничивается только допустимым уровнем давления в канале ствола и опасностью самовоспламенения зарядов. Фирма О`Дуайера «Метал Шторм» выпустила по этой схеме несколько образцов индивидуального и личного оружия, развивающих якобы темп 45— 60 тыс. выстр./мин. Правда, перезарядка такой системы — дело хлопотное: бойцу надо носить с собой несколько блоков снаряженных «стволов». За почти десять лет оружие «Метал Шторм» не нашло покупателей, хотя предлагалось оно в вариантах зенитных, противоракетных, авиационных и даже пожарных установок.
Вот уже добрых семь веков основой действия огнестрельного оружия является метание снаряда давлением газов, образующихся при сгорании заряда твердого пороха в канале ствола. Но все это время изобретателей не покидала мысль изменить сам принцип «бросания», заменив, например, пулю ракетой.
Реактивные пули разрабатывались еще в годы Второй мировой войны в Германии. Однако подлинный интерес теме придала «ракетомания», охватившая многие страны в 50— 60-е годы XX века.
Примером может служить оружие «жироджет», созданное в США Р. Мэйнхардтом и А. Бэйлом в 1965 году. «Пуля» представляла собой миниатюрный турбореактивный снаряд — пороховые газы двигателя, выходя через наклонные сопла в донце пули, придавали ей не только движение вперед, но и вращение с большой скоростью (откуда и название gyro — «вращающийся», jet — «реактивный»). «Пусковой установкой» служил легкий 13-мм пистолет с магазином на 6 «пульракет» или принципиально не отличавшийся от него карабин. Несмотря на все ухищрения, реактивные пули давали намного худшую кучность, чем пули обычного нарезного оружия, ведь и неуправляемые реактивные снаряды всегда менее точны, чем снаряды нарезной артиллерии. Практически полное отсутствие отдачи не улучшало меткость «жироджета». Французские конструкторы в своих образцах реактивного оружия пытались компенсировать этот недостаток «залповым» пуском микроракет из одного «патрона», но и они не добились успеха.
Оружие «жироджета», несмотря на шумную рекламу, пожалуй, единственный «бой» приняло… в фильме «Ты живешь только дважды» с Шоном Коннери в главной роли. Вообще ряд систем, претендовавших на роль «оружия будущего», в результате играет ее только в кино. Работы над реактивным стрелковым оружием велись и в других странах, включая СССР. Но в начале 1970-х годов их практически повсеместно свернули.
Идея замены пороха жидкими метательными веществами (ЖМВ) тоже не нова. В области артиллерии ими занимаются уже лет 70, а в последние лет сорок редкая популярная книга или статья о современной артиллерии обходилась без обещаний «скорого появления» орудий на ЖМВ. Не обошли ЖМВ и стрелковое оружие — в СССР, например, еще в 1942— 1943 годах прорабатывались варианты 14,5-мм пулемета, использовавшего в качестве ЖМВ смесь керосина и азотной кислоты. Множество проектов стрелкового оружия на ЖМВ появилось позднее. Чем же привлекательны ЖМВ? Вопервых, они позволяют достичь больших скоростей пули. Вовторых, легко поддаются дозированию, а значит — в широких пределах изменять начальную скорость пули и импульс отдачи в зависимости от поставленной цели. В-третьих, можно обойтись без гильз, помещая в одной части магазина пули, в другой — емкость с одно- или двухкомпонентным ЖМВ. Поскольку ЖМВ дают более высокие температуры, то гораздо сложнее обеспечить прочность и живучесть ствола. Здесь могут прийти на помощь керамические вкладыши, к тому же работы над «керамическими стволами» идут не первый год. Однако пока ЖМВ не пришли ни в серийные артиллерийские орудия, ни в стрелковое оружие.
Вопрос о внедрении гуманного «неубивающего оружия будущего» обсуждается уже не один год. Однако такое явление, как война, «гуманизации» не поддается. Можно вспомнить ситуацию столетней давности, когда тоже немало говорилось о «гуманной» и «цивилизованной» войне. А сразу за этим последовали войны, неслыханные по масштабам жертв и разрушений.
Комплекты «несмертельного» («нелетального») оружия действительно поступают на вооружение армий, но связано это не с каким-то «новым характером военных операций», а с возможным привлечением войск к полицейским операциям. Средства несмертельного поражения, часто именуемые «спецсредствами», применяются полицейскими и контртеррористическими формированиями давно, и арсенал их постоянно расширяется. Главное их назначение — остановить или обезвредить противника, не нанося ему опасных для жизни и здоровья повреждений. Человек, как известно, достаточно уязвим, и его можно обезвредить различными способами — механическим, химическим, тепловым, электрическим и электромагнитным воздействиями. У каждого поражающего фактора есть определенный уровень или порог, после которого результаты его воздействия становятся реально ощутимыми, и порог, за которым они уже необратимы. Между этими границами и действует «несмертельное» оружие.
Но когда к «новому поколению пехотного оружия» относят «ручные смолометы», «СВЧ-парализаторы», «электризованные» пули или винтовочные свето-шумовые гранаты — это либо незлонамеренное заблуждение (когда всякое «оружие» воспринимают как «военное»), либо специальная пропаганда. И цель ее — с одной стороны, сформировать «общественное мнение» о возможности «минимизации» потерь среди гражданского населения в современных боевых операциях, а с другой — оправдать траты средств налогоплательщиков на слабо контролируемые проекты.
автор: Семен Федосеев
